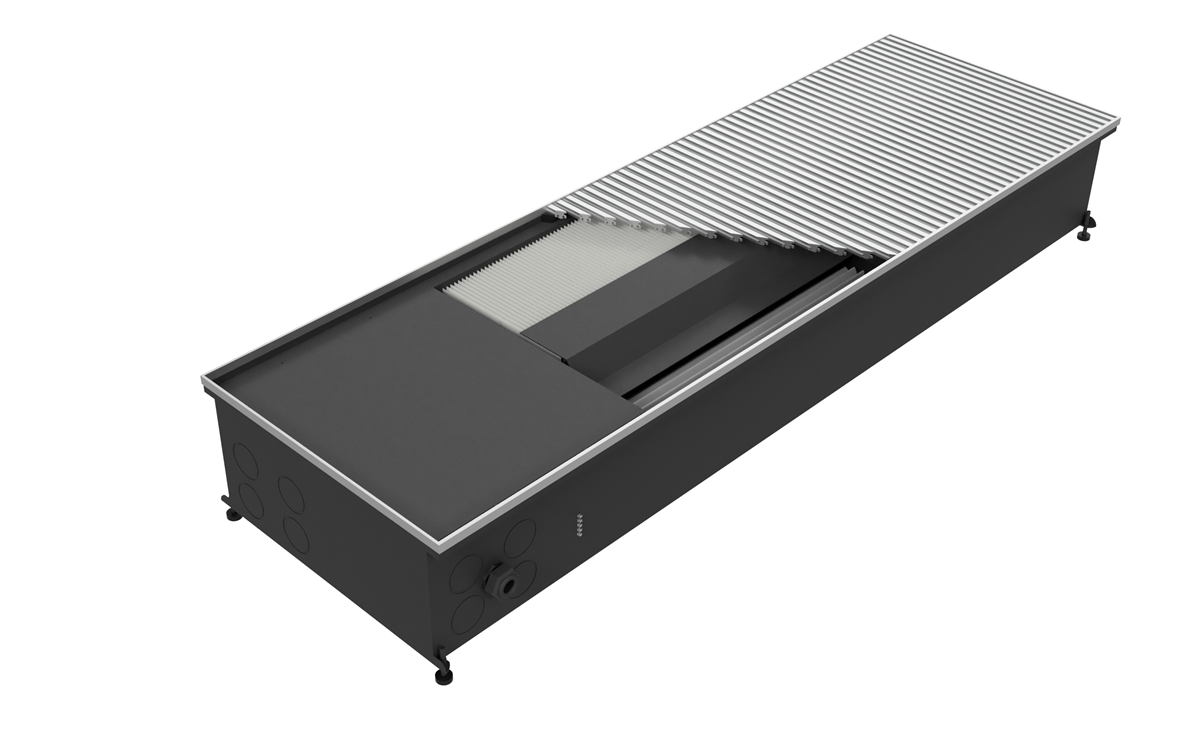

LK115 Isıtma/Soğutma

• Isıtma kapasitesi: EN 16430-2 standardına göre test edilmiştir.

• Kuru soğutma kapasitesi: EN 16430-3 standardına göre test edilmiştir.

STEKON LK serisi, tek cihazdan hem ısıtma hem soğutma yapabilen fanlı yer konvektörleridir. Sadece ısıtma yapan LC serisinden temel farkı, soğutma modunda fan sisteminin ortam havasını emerek cam yüzeyine doğru yönlendirmesidir. Sıcak cam yüzeyine üflenen soğuk hava, yüzeydeki ısıyı alarak ortam havasıyla arasındaki sıcaklık farkını büyütür ve tekrar ortama çökerek mekânı deplasmanlı şekilde şartlandırır.

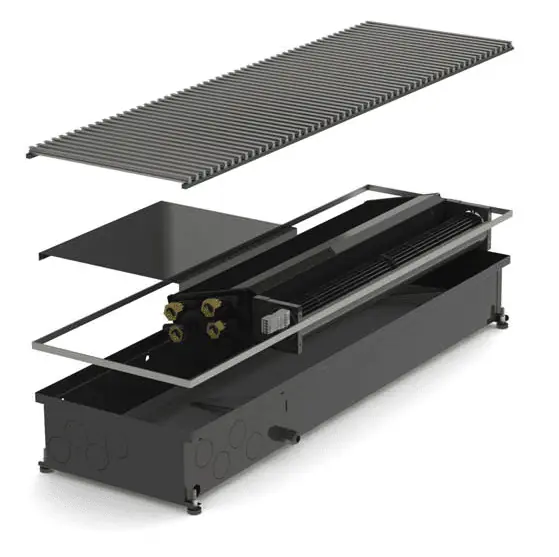

Cihazlar paslanmaz çelik drenaj tavası, yüksek kapasiteli serpantin ve Ø60 çapında tanjansiyel fanlarla donatılmıştır. Tüm konvektörler EN 442-2, EN 16430-2 ve EN 16430-3 standartlarına göre bağımsız akredite test laboratuvarlarında test edilmiştir. ISO/IEC 17025 kapsamında akredite HEATEST laboratuvarında yapılan bağımsız testlere dayanır (Test Raporu No: 018/2026).

LK115

Teknik Değerler

STEKON LK115 — Isıtma Kapasitesi (W)
Su rejimi 75/65 °C, oda sıcaklığı 20 °C

STEKON LK115 — Soğutma Kapasitesi (W)
Su rejimi 7/12 °C, oda sıcaklığı 27 °C

Soru: LK115 mi LK140 mı seçmeliyim?

İki model arasındaki fark yalnızca ölçü farkı değildir; performans dağılımı da farklıdır. LK115 275 mm genişlik ve 115 mm yükseklikte, yalnızca 2 borulu sistem olarak üretilir. LK140 ise 340 mm genişlik ve 140 mm yükseklikte, 2 borulu veya 4 borulu olarak imal edilebilir.

Aynı boyda kapasite karşılaştırması (2000 mm, 3. hız kademesi)

Bu asimetri seçimin özüdür ve tüm boylarda tutarlıdır. LK140'ın ısıtmadaki üstünlüğü sınırlıdır, ancak soğutma kapasitesi yaklaşık yarı yarıya yüksektir.

• Ağırlıklı ihtiyacınız ısıtma, soğutma ikincil ise: LK115 yeterlidir. Daha ince kasası sayesinde şap yüksekliği kısıtlı projelerde uygulanabilir, ısıtma performansından neredeyse hiç ödün verilmez.

• Soğutma kritik bir gereksinim ise: LK140 tercih edilmelidir. Cam cepheli ofisler, kış bahçeleri ve güneş yükünün yüksek olduğu güney/batı cepheli mekânlarda fark belirleyici olur.

• Isıtma ve soğutmanın eş zamanlı ve bağımsız kontrolü gerekiyorsa: yalnızca LK140 uygundur, çünkü 4 borulu sistem seçeneği yalnızca bu modelde bulunur.

Soru: 2 borulu ve 4 borulu sistem arasındaki fark nedir, hangisini seçmeliyim?

2 borulu sistemde cihaza tek bir su devresi gelir. Bu devreden mevsime göre ya sıcak ya soğuk su geçer. Sistem merkezi olarak ısıtma veya soğutma moduna alınır; bina genelinde aynı anda hem ısıtma hem soğutma yapılamaz. Tesisat basit ve maliyeti düşüktür.

4 borulu sistemde cihaza sıcak ve soğuk su devreleri ayrı ayrı gelir. Her mahal, o anda ihtiyacı neyse onu alır — bir odada ısıtma yapılırken diğerinde soğutma yapılabilir. Mevsim geçiş dönemlerinde, kuzey ve güney cephelerin aynı anda farklı ihtiyaç duyduğu binalarda ve konfor beklentisinin yüksek olduğu projelerde gereklidir.

Konut projelerinde 2 borulu sistem çoğunlukla yeterlidir. Farklı cephelerde farklı yük profili olan ticari binalarda 4 borulu LK140 önerilir.

Soru: Soğutma yapan yer konvektöründe yoğuşma suyu ne oluyor, zeminde su birikir mi?

Hayır. LK serisi konvektörlerde bu iş için paslanmaz çelik eğimli drenaj tavası standart olarak bulunur. Kasa üzerinde drenaj bağlantısı için ayrılmış delik mevcuttur.

Soğutma modunda serpantin yüzey sıcaklığı ortam havasının çiy noktasının altına indiğinde yoğuşma kaçınılmazdır; bu, cihazın kusuru değil soğutmanın fiziğidir. Önemli olan bu suyun güvenli şekilde toplanıp tahliye edilmesidir. Eğimli tava, yoğuşan suyu drenaj deliğine yönlendirir.

Tasarım aşamasında dikkat edilmesi gerekenler:

• Cihaz zemin içine gömülü olduğundan, drenaj hattının yerçekimiyle akacak eğimde planlanması gerekir. Bu, mekanik projede şap altı güzergâhın önceden belirlenmesi anlamına gelir.

• Drenaj bağlantısı, cihaz montajından ve şap dökümünden önce çözülmelidir. Sonradan müdahale zemin kırmayı gerektirir.

• Paslanmaz çelik tava, galvaniz veya boyalı sacın aksine sürekli nemli ortamda korozyona uğramaz. Zemin içinde ömür boyu erişimi kısıtlı olan bir parçada bu malzeme seçimi belirleyicidir.

Soru: LK serisi ısı pompasıyla çalışır mı?

Evet, LK serisi ısı pompalı sistemler için özellikle uygundur ve katalogda bu uyum ayrıca belirtilmiştir.

Bunun iki nedeni vardır. Birincisi, fanlı zorlanmış konveksiyon sayesinde düşük su sıcaklıklarında dahi kabul edilebilir kapasite korunur — doğal konveksiyonlu cihazlarda mümkün olmayan bir davranıştır. İkincisi, aynı cihazın hem sıcak hem soğuk su ile çalışabilmesi, ısı pompasının yaz-kış tek sistem olarak kullanılmasına imkân verir. Ayrı bir soğutma sistemi kurmaya gerek kalmaz.

Soru: Yer konvektörü mü, fancoil mi?

LK serisi, işlevsel olarak bir fancoil ünitesinin yaptığı işi yapar — sıcak veya soğuk su ile havayı şartlandırır. Ancak uygulama biçimi tamamen farklıdır.

Elektrik tüketimi farkı özellikle dikkat çekicidir: 3000 mm boyundaki bir LK140, üç fanla toplam 30 W çeker ve maksimum hızda 7.964 W ısıtma, 3.791 W soğutma kapasitesi sağlar. Ayrıca 24 V DC güvenli voltajla çalıştığı için su kaçağı riski taşıyan bir cihazda elektrik güvenliği en üst seviyededir.

LK serisi, tavan yüksekliğinin korunmak istendiği, mimari olarak cihazın görünmemesi gerektiği ve geniş cam yüzeylerinde konforun cam önünde sağlanması gereken projelerde fancoile alternatif oluşturur.

Soru: Soğutma modunda hava neden cama doğru üflenir?

Bu, sadece ısıtma yapan konvektörlerle LK serisi arasındaki temel çalışma farkıdır.

Isıtma modunda amaç, cam önünde yükselen bir sıcak hava perdesi oluşturarak soğuk hava düşmesini ve yüzeyde yoğuşmayı engellemektir. Soğutma modunda ise mantık tersine döner: fan, ortam havasını emerek soğutulmuş havayı cam yüzeyine doğru yönlendirir. Üflenen soğuk hava cam yüzeyindeki ısıyı alır, ortam havasıyla arasındaki sıcaklık farkı büyür ve daha ağır hale gelerek ortama doğru çöker. Böylece mekân deplasmanlı olarak şartlandırılır.

Bu yaklaşımın avantajı, yaz aylarında binanın en büyük ısı kazancı kaynağı olan cam yüzeyin doğrudan hedeflenmesidir. Isı, ortama yayılmadan kaynağında karşılanır.
