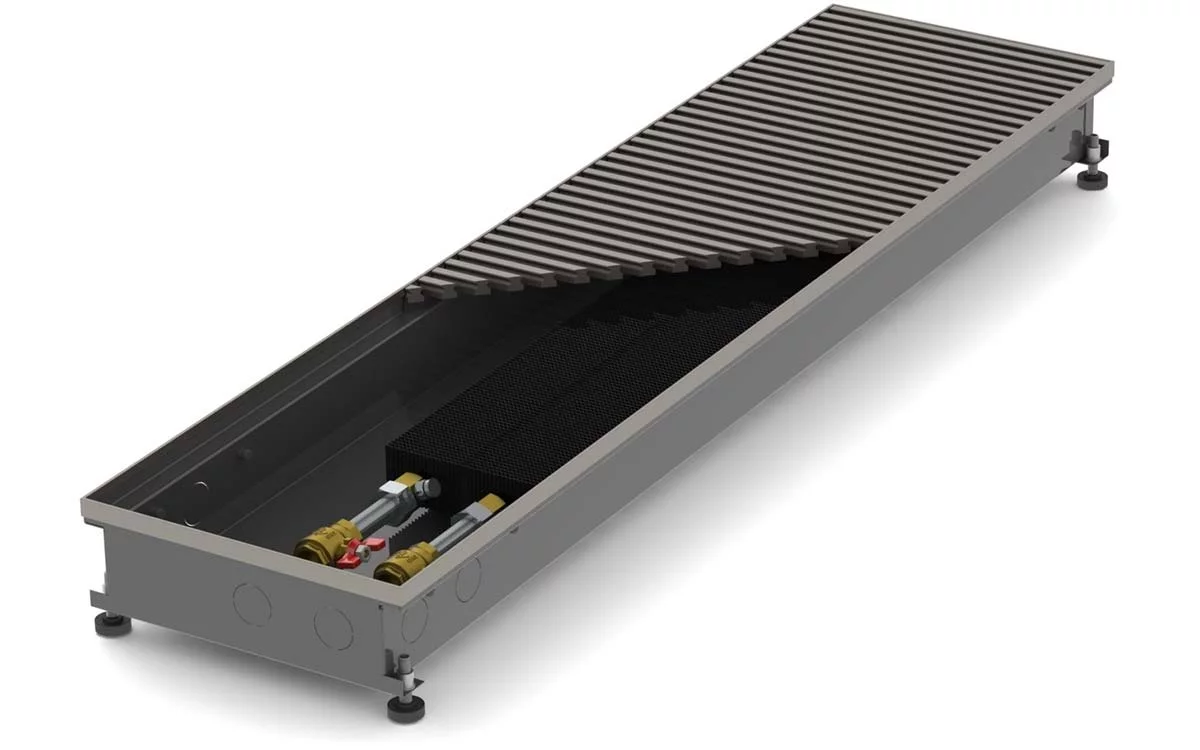

SC80 Fansız Konvektör
SC80
STEKON yer tipi konvektörler, geniş dış cam yüzeylerinin olduğu ortamlarda yüksek termal konfor şartları sağlamak için tasarlanmıştır. Bu konfor, soğuk cam yüzeylerinin ön tarafında oluşturulan termal perde ile sağlanır. Aynı zamanda cam yüzey üzerinde olası bir yoğuşma problemini de önler. Konvektörler, sıcak su kaynaklı ısı değişimi ile sıcak hava sirkülasyonunu, fan destekli veya doğal konveksiyonlu olarak sağlarlar.
SC80 Fansız Yer Konvektörünün ısı performans değerleri TS EN 442-2'ye göre bağımsız test laboratuvarları tarafından test edilmiştir.
Smartstep Selection ile tüm ürün seçimlerini hızlı ve kolay bir biçimde yaparken oluşturduğunuz projelerin teknik çıktılarını tek bir tuşla yazdırabilirsiniz.
Kataloglar ve Araçlar
Teknik Ölçüler
STEKON SC80 fansız (doğal konveksiyonlu) yer konvektörünün ısıl kapasitesi; cihaz uzunluğuna, kasa genişliğine ve su giriş/çıkış sıcaklığına bağlı olarak değişir. Aşağıdaki değerler TS EN 442-2 / Mart 2015 standardına göre, ELBA Laboratuvarlarında yapılan testlere dayanır (Test Rapor No: 2022-94).

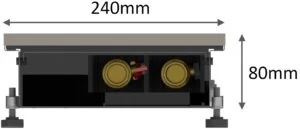

Model | Kasa yüksekliği | Kasa genişliği |
|---|---|---|
SC80-200 | 80 mm | 200 mm |
SC80-240 | 80 mm | 240 mm |
SC80-300 | 80 mm | 300 mm |
STEKON SC80 Fansız Yer Konvektörü — Isıtma Kapasitesi (W)
Su rejimi 80/60 °C, oda sıcaklığı 20 °C
Uzunluk (mm) | SC80-200 | SC80-240 | SC80-300 |
|---|---|---|---|
1000 | 143 | 188 | 215 |
1250 | 197 | 254 | 290 |
1500 | 251 | 321 | 367 |
1750 | 306 | 387 | 443 |
2000 | 360 | 454 | 520 |
2250 | 414 | 520 | 597 |
2500 | 468 | 588 | 673 |
2750 | 522 | 653 | 750 |
3000 | 577 | 722 | 826 |
STEKON SC80 Fansız Yer Konvektörü — Isıtma Kapasitesi (W)
Su rejimi 70/50 °C, oda sıcaklığı 22 °C
Uzunluk (mm) | SC80-200 | SC80-240 | SC80-300 |
|---|---|---|---|
1000 | 103 | 126 | 146 |
1250 | 142 | 171 | 198 |
1500 | 181 | 216 | 250 |
1750 | 220 | 261 | 302 |
2000 | 259 | 305 | 354 |
2250 | 298 | 349 | 407 |
2500 | 337 | 396 | 458 |
2750 | 376 | 439 | 511 |
3000 | 415 | 485 | 563 |
Soru: Fansız konvektör odam için yeterli mi, fanlı model mi seçmeliyim?
Bu, yer konvektörü seçiminde verilecek ilk ve en belirleyici karardır. Cevabı, konvektöre yüklediğiniz göreve bağlıdır.
Fansız konvektör, ısıyı doğal konveksiyonla — yani sıcak havanın kendiliğinden yükselmesiyle — verir. Fanlı modelde ise serpantin üzerinden zorlanmış hava geçişi sağlanır ve ısı transferi kat kat artar. Aradaki fark küçük bir performans farkı değil, ölçek farkıdır:
Aynı koşulda fanlı ve fansız kapasite (2000 mm boy, 240 mm genişlik, Δt = 50 K)
Model | Kapasite | Oran |
|---|---|---|
SC80-240 (fansız) | 454 W | %100 |
LC80-240 (fanlı, 1. hız) | 1.828 W | %403 |
LC80-240 (fanlı, 3. hız) | 2.359 W | %520 |
Aynı ölçüdeki fanlı cihaz, fansızın yaklaşık 5 katı kapasite verir. Metre başına değerlerle: SC80-240 yaklaşık 190–240 W/m, LC80-240 ise 1.180–1.255 W/m sağlar.
Fansız (SC serisi) yeterlidir eğer:
Konvektör oda için yardımcı ısı kaynağıysa — yerden ısıtma, radyatör veya klima da varsa
Amaç öncelikle cam önünde soğuk hava düşmesini ve yoğuşmayı engellemekse
Oda ısı kaybı düşükse ve cam önü uzunluğu gereken kapasiteyi karşılayacak kadar uzunsa
Elektrik bağlantısı istenmiyorsa veya mümkün değilse
Mutlak sessizlik gerekiyorsa
Fanlı (LC serisi) gereklidir eğer:
Konvektör odanın ana ısı kaynağıysa
Cam önü uzunluğu, fansız cihazla gereken kapasiteyi vermeye yetmiyorsa
Sistem düşük sıcaklık rejiminde (ısı pompası) çalışıyorsa
Hızlı ısınma isteniyorsa
Pratik karar kuralı:
Odanın toplam ısı kaybını hesaplayın (W).
Bunun ne kadarının konvektörden karşılanacağını belirleyin.
Cam önündeki kullanılabilir uzunluğu ölçün.
Kullanılabilir uzunluk (m) × 220 W ≥ ihtiyaç ise fansız yeterlidir.
Yetmiyorsa sırasıyla daha geniş kasa (300 mm), daha yüksek kasa (110 mm) veya fanlı model tercih edilir.
Örnek: 3 metre cam önü olan ve konvektörden 1.500 W beklenen bir salonda fansız cihaz yaklaşık 700 W verir — yetersizdir. Aynı ölçüde fanlı LC80-240 yaklaşık 3.700 W sağlar ve rahatlıkla karşılar.
Soru: Fansız konvektör ısı pompasıyla çalışır mı?
Sınırlı olarak. Fansız konvektörler ısı pompalı sistemler için önerilmez.
Doğal konveksiyonda ısı transferi, su sıcaklığı ile oda sıcaklığı arasındaki farka güçlü biçimde bağlıdır ve bu fark azaldığında kapasite hızla düşer. SC80'in kendi test verileri bunu açıkça gösterir: su rejimi 80/60 °C'den 70/50 °C'ye indiğinde ve oda 22 °C alındığında kapasite yaklaşık %33 azalır. Isı pompalarının tipik çalışma aralığı olan 55/45 °C'ye inildiğinde düşüş çok daha sert olur ve cihaz pratikte ana ısıtma görevini üstlenemez.
Fanlı LC serisinde ise durum farklıdır. Zorlanmış hava geçişi sayesinde LC80, 55/45 °C rejiminde kapasitesinin yaklaşık %58'ini korur. Bu nedenle:
Isı pompalı sistemlerde fanlı LC serisi tercih edilmelidir.
Fansız SC serisi, kazan veya kombi ile yüksek su sıcaklığında çalışan sistemler için uygundur.
Isı pompalı bir tesisatta fansız konvektör yalnızca yardımcı ısıtma veya cam önü perdesi görevi için, gerçekçi kapasite beklentisiyle kullanılabilir.
Soru: Fansız konvektörün fanlıya göre avantajları nelerdir?
Kapasitesi düşük olsa da fansız konvektörün kendine özgü üstünlükleri vardır:
Elektrik bağlantısı gerektirmez. Trafo, termostat, kablolama ve 24 V besleme ihtiyacı yoktur. Tesisat maliyeti ve montaj karmaşıklığı belirgin şekilde azalır.
Hareketli parça yoktur. Arızalanabilecek fan, motor veya elektronik kart bulunmaz. Kullanım ömrü boyunca servis ihtiyacı pratik olarak sıfırdır.
Tamamen sessizdir. Hiçbir çalışma sesi üretmez. Yatak odası, kütüphane, toplantı odası ve stüdyo gibi mekânlarda tercih edilir.
Hava hareketi yaratmaz. Toz sirkülasyonu endişesi olan ortamlarda avantaj sağlar.
İlk yatırım maliyeti daha düşüktür.
Bakım, her iki tipte de menfez kaldırılarak toz alınmasından ibarettir. Fansız modelde bu işlem daha da basittir; temizlenecek fan grubu bulunmaz.
