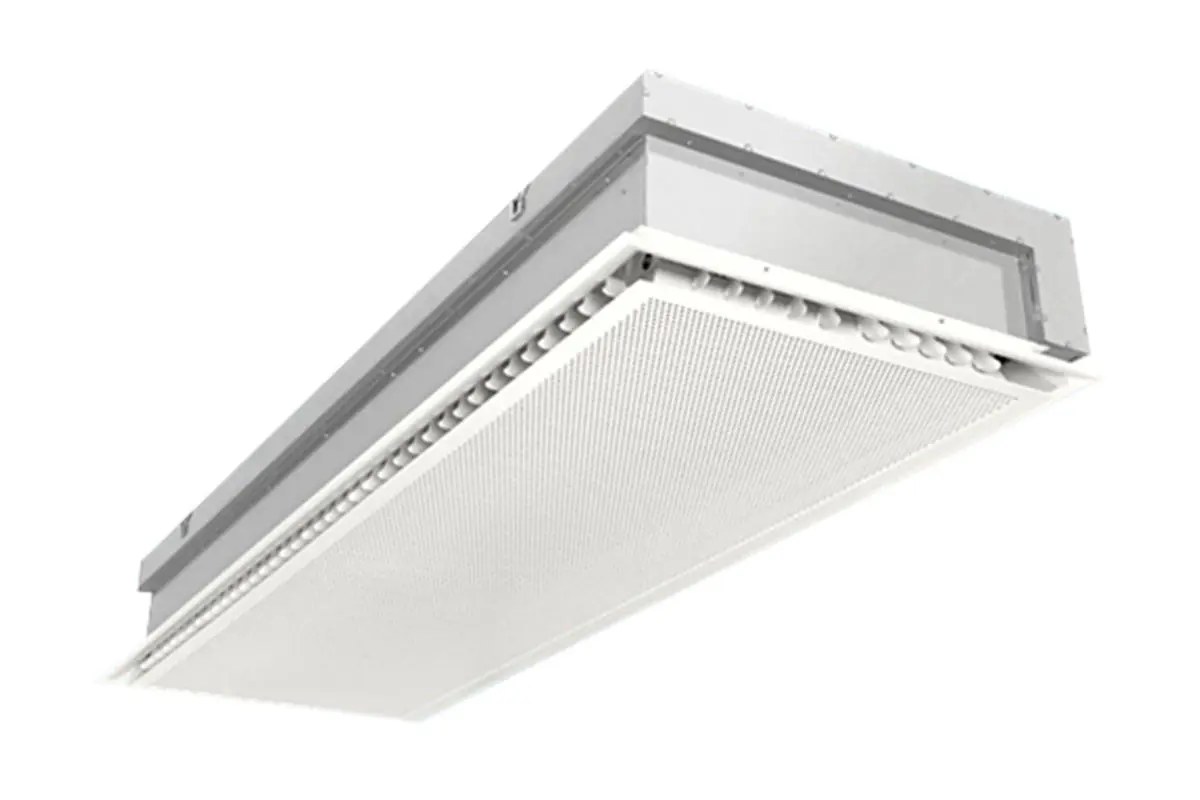

TAVAN TİPİ CHILLED BEAM (4 YÖN)

DIA4
Oda, tavan indüksiyon difüzörleri aracılığıyla merkezi olarak şartlandırılmış dış hava (birincil hava) ile beslenir. Cihaza gelen bu dış hava, nozullar sayesinde karışım hücresine akar. Aynı zamanda grill ve konvektörden karışım hücresine akan oda havası indüksiyon etkisiyle emilir. Dış ve iç ortam havası karıştırılır ve özel slot difüzörler vasıtasıyla yatay bir şekilde besleme havası olarak ortama üflenir. Üç farklı uzunluk ve üç farklı nozul boyutu (1-3) mevcuttur. Görünür ön panel ve yan paneller toz boya ile kaplanmıştır. Kapasite ihtiyacına göre 2 farklı tür ısı değiştirici mevcuttur.

Kanal ve plenum kutusu galvaniz çelikten yapılmıştır. Çerçeve ve ön panel elektrostatik toz boyalı alüminyumun yanı sıra beyaz çelik (RAL 9003/30%) veya herhangi bir RAL renginde imal edilebilir. Isı değiştirici preslenmiş alüminyum kanatlı bakır borulardan yapılmıştır. Hava yönlendiriciler poliamid malzemeden (opsiyonel).

Uzunluklar 600 mm, 1200 mm, 1800 mm, genişlik 600 mm, yükseklik 225 mm

290 m³/h’e kadar birincil hava

3,5 kW’a kadar kapasite (50-150 Pa)

G 30
