Termal Elementli Swirl Difüzör : Otonom Isıl Kontrol ve Termal Aktüatör Teknolojisi

Günümüzün modern mimari yapılarında, özellikle ticari binalarda sürdürülebilirlik ve enerji verimliliği artık bir tercih olmaktan çıkıp temel bir tasarım zorunluluğu haline gelmiştir. Büyük hacimli alanların iklimlendirilmesi, bir binanın toplam enerji tüketiminin neredeyse yarısını oluştururken, mühendislik başarısı sadece enerjiyi üretmekle değil; bu enerjiyi mahal içinde doğru zamanda, doğru yöne ve en az kayıpla “dağıtmakla” ölçülmektedir. İklimlendirme stratejilerinde devrim yaratan otonom kontrol sistemleri, tam bu noktada devreye girerek harici bir enerji kaynağına ihtiyaç duymadan hava dağıtımını optimize eden akıllı bir çözüm sunmaktadır.

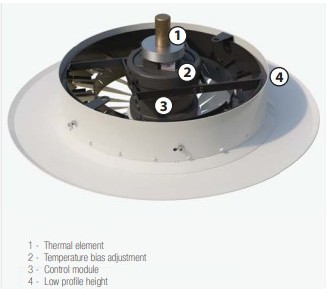

Termal Aktüatör Teknolojisi Nedir?

Termal aktüatörlü difüzörler, harici bir enerji kaynağına ihtiyaç duymadan, tamamen fiziksel genleşme prensibiyle çalışan otonom (self-acting) sistemlerdir. Bu teknolojinin kalbinde, besleme havası sıcaklığındaki değişimlere karşı milimetrik hassasiyete sahip olan bir termal wax elementi bulunur.

Sistem, herhangi bir elektrik bağlantısı, sensör kablolaması veya merkezi otomasyon (BMS) sinyaline ihtiyaç duymadan; sadece üflenen havanın ısısını hisseder. Hava soğuk olduğunda wax elementi büzülerek akışı yatay düzleme çeker, hava ısındığında ise element genleşerek iç mekanizmayı aşağı doğru hareket ettirir ve sıcak havayı dikey olarak zemine iter.



Neden Termal Aktüatörlü Sistemler Tercih Edilmeli?

Bu teknolojiyi bir projeye entegre etmek, yalnızca teknik bir seçim değil; işletme maliyetlerini minimize eden ve kullanıcı konforunu maksimize eden stratejik bir yatırımdır:

• Sıfır Enerji Tüketimi ve Karbon Nötr Çalışma: Aktüatör, hareket enerjisini harici bir kaynaktan değil, tamamen besleme havasının termal gücünden alır. Bina ömrü boyunca bu kontrol mekanizması için ek bir enerji maliyeti oluşmaz, karbon ayak izinin düşürülmesine doğrudan katkı sağlar.
• Düşük İlk Yatırım ve Bakım Maliyeti: Elektrikli aktüatörlerde zorunlu olan metrelerce kablo tavası, karmaşık kablolama işçiliği ve otomasyon (BMS) noktası maliyetleri tamamen ortadan kalkar. Arızalanacak elektronik devre veya motor içermediği için işletme aşamasında periyodik bakım gerektirmez.
• Otonom Çalışma: Herhangi bir elektriksel kalibrasyon veya sahada test süreci gerektirmez. Montajı tamamlanan ürün, besleme havası verildiği anda otonom olarak çalışmaya başlar; bu da devreye alma süresini ciddi oranda kısaltır.
• Isıl Tabakalaşmanın Eliminasyonu: Isınan havanın fiziksel özellikleri gereği tavanda hapsolmasını engeller. Enerjiyi doğrudan ihtiyaç duyulan yaşam alanına ileterek ısıtma verimliliğini en üst seviyeye çıkarır.



Enerji Dağıtımında Görünmez Engel: Isıl Tabakalaşma

Yüksek tavanlı hacimlerde (fuar alanları, terminaller, lojistik merkezleri) konfor önündeki en büyük fiziksel engel, ısınan havanın yükselme eğilimidir. Geleneksel difüzörler ısıtma modunda sıcak havayı tavanda hapsederek ciddi bir enerji israfına yol açarken, soğutma modunda yoğunluğu artan soğuk havanın hızla aşağı inmesiyle oluşan kontrolsüz hava düşmesi, kullanıcı konforunu doğrudan bozar.

Termal aktüatör teknolojisi, besleme havası sıcaklığına göre deşarj yönünü değiştirerek mevsimsel geçişlere otonom bir yanıt verir. Bu teknoloji sayesinde:

• Isıtma Modunda: Sıcak hava, dikey bir swirl konisi oluşturacak şekilde zemine doğru yönlendirilir.
• Soğutma Modunda: Soğuk hava, tavan boyunca yatay bir düzlemde dağıtılarak mahalde homojen bir karışım (indüksiyon) sağlanır ve havanın kullanıcıların üzerine ani bir şekilde düşmesi engellenir.

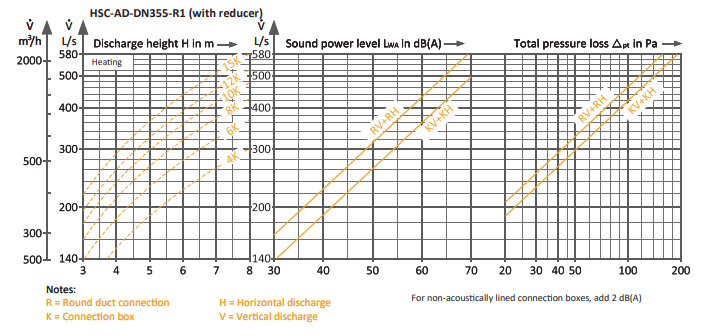

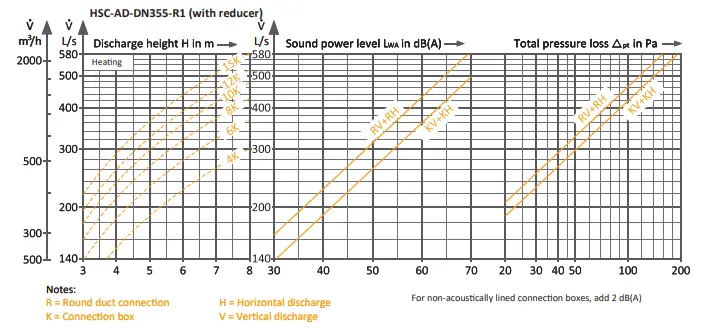

Teknik Tasarımda Ayırt Edici Parametreler: Helisel Geometri

Hava dağıtımında sadece yönlendirme yapmak yeterli değildir; sistemin gerçek verimliliğini difüzörün aerodinamik yapısı belirler. Helisel geometriye sahip swirl difüzörler, bu noktada standart menfezlerden ayrılan bir akış fiziği sunar:

• Sabit Basınç Karakteristiği: İleri teknoloji ürünü tasarımlarda, atış yönü yataydan dikeye değişse bile sistem basınç kaybı sabit kalır. Bu özellik, mevsim geçişlerinde yapılan ayarların kanal içi basınç dengesini bozmamasını sağlar ve fanların kararsız çalışmasını (surging) engeller.
• Yüksek İndüksiyon ve ADPI Başarısı: Difüzörün swirl atış karakteristiği, besleme havasının oda havasıyla çok şiddetli bir şekilde karışmasını (high induction) sağlar. Bu yoğun karışım; sıcaklık farklarını saniyeler içinde minimize ederek Hava Dağıtım Performans İndeksi’ni (ADPI) %90’ın üzerine taşır ve mahalde durgun veya soğuk noktalar kalmamasını sağlar.
• Helisel Kanat Yapısının Rolü: Kanatların merkezine doğru dikleşen helisel yapı, hava debisi azalsa bile atış deseninin kopmasını engelleyerek konfor sürekliliği sağlar. Ayrıca bu özel yapı, ısıtma modunda sıcak havanın zemine nüfuz etme kabiliyetini artırır.
• Akustik Konfor: Kavisli kanat ön kenarı tasarımı, havanın türbülansa girmeden tahliye edilmesini sağlayarak hem ses gücü seviyesini hem de basınç kaybını minimize eder.

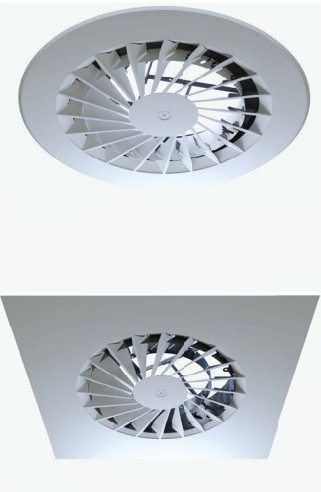

Yüksek Tavanlı Alanlarda Akıllı Hava Dağıtımı: SMARTEMP HSC-AD Serisi

Tüm bu teknolojik avantajların tek bir gövdede toplandığı HSC-AD Helisel Swirl Difüzör, hava dağıtım parametrelerini optimize ederek en zorlu mimari ve teknik zorluklara yanıt veren yüksek performanslı bir çözüm sunar:

• Çok Yönlü Deşarj Kontrolü (Yatay-Dikey): Patentli helisel hareket mekanizması, hava akış yönünü herhangi bir basınç kaybı yaratmadan yataydan dikeye kadar kesintisiz bir aralıkta ayarlar. Bu esneklik; soğutma modunda hava düşmesini engelleyen yatay bir yayılım, ısıtma modunda ise yüksek tavanlardan zemine kadar nüfuz eden güçlü bir dikey atış sağlar.
• Montaj Aralığı: 2,5 metreden 10 metreye kadar olan tüm tavan yüksekliklerinde, hem düşük sıcaklıklı soğutma hem de yüksek sıcaklıklı ısıtma modlarında ideal atış karakteristiğini bozmadan kararlı bir performans sunar. Bu geniş menzil, difüzörün lobilerden endüstriyel tesislere kadar çok farklı hacimlerde esnek bir şekilde kullanılabilmesine olanak tanır.
• Hassas Saha Kalibrasyonu: Termal wax-bulb aktüatörü üzerinde yer alan manuel “bias” ayarı sayesinde, ısıtma moduna geçiş sıcaklık eşiği 22°C ile 30°C arasında sahada kolayca ayarlanabilir.
• Sabit Basınçlı Ayar Mekanizması: Helisel olarak hareket eden kılavuz halka ve buna bağlı 20 adet ayarlanabilir kanatçık, hava yönünü değiştirirken sistemin basınç kaybını sabit tutarak fan verimliliğini ve sistem dengesini korur.
• Yoğuşma Önleyici (Sweat Inhibitor) Tasarım: Yüksek nemli alanlar veya dış ortam infiltrasyonunun yoğun olduğu uygulamalar için sunulan “izoleli merkez parça” seçeneğiyle, difüzör yüzeyinde terleme ve yoğuşma riski minimize edilir.
• Modüler Kapasite ve Tasarım Esnekliği: DN250’den DN710’a uzanan geniş ölçü yelpazesi, aynı cihaz boyutunda debiyi yaklaşık %50 oranında değiştirme imkanı sunar. Ayrıca opsiyonel redüktör seçenekleri, düşük debili ihtiyaçlarda dahi ideal atış performansını koruyarak sistem tasarımını %30 daha verimli hale getirir.
• Mimari ve Kontrol Esnekliği: Yuvarlak veya kare yüzey seçenekleri ile mimari tasarıma tam uyum sağlarken; manuel, elektrikli veya termal aktüatör seçenekleriyle her türlü otomasyon kurgusuna cevap verir.

Ticari binaların iklimlendirme stratejilerinde termal aktüatörlü sistemlerin tercih edilmesi; bakım gerektirmeyen operasyonel yapıları ve sundukları üstün ısıl konfor ile sürdürülebilir bina yönetimi için kritik bir avantaj sağlar. Doğru mühendislik kararları ve HSC-AD gibi yüksek performanslı hava dağıtım çözümleri sayesinde, enerji tasarrufu ulaşılması gereken bir hedeften ziyade, projenin kalıcı ve standart bir performans parametresi haline gelir.
