Büyük Hacimli Yapılarda Havalandırma Sistemleri: Doğru Hava Dağıtımı Nasıl Seçilir?
Geniş ve yüksek hacimli iç mekânlar, yalnızca mimari estetikleriyle değil, aynı zamanda havalandırma açısından sundukları zorluklarla da dikkat çeker. Spor salonlarından havaalanlarına, atriumlardan tiyatrolara kadar birçok yapı tipi, farklı hava dağıtım sistemlerinin doğru seçimini zorunlu kılar. Bu yazımızda, büyük hacimlerde havalandırma sistemlerinin tasarım kriterlerini, kullanılan sistemlerin avantaj ve sınırlamalarını ele alacağız.
Geniş ve Yüksek Hacimlerin Zorlukları
Büyük hacimli yapılarda havalandırma, yalnızca taze hava sağlamakla kalmaz, aynı zamanda konforlu bir iç ortam yaratmak için kritik bir rol oynar.
Tasarımcıların karşılaştığı başlıca zorluklar:
- Şartlandırılmış havayı yaşam bölgesine etkin biçimde ulaştırmak
- Yaşam alanlarındaki tüm hacme homojen hava dağıtımı sağlamak
- Asma katlar ve farklı yüksekliklerdeki tavan geometrileri
- Isıtma ve soğutma modları arasındaki dinamik farklar
- Estetik ve mimari kısıtlamalara uyum sağlama

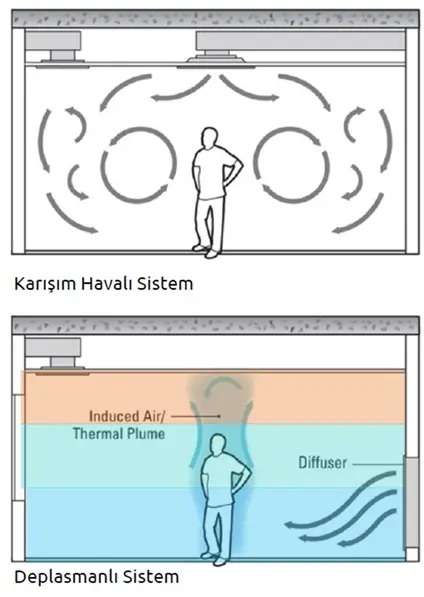

Karışımlı Havalandırma Sistemleri: Esneklik ve Uygulama Çeşitliliği
En yaygın kullanılan sistem olan karışımlı (mixed) havalandırma, farklı difüzör seçeneklerine geniş bir özgürlük sunar. Sistem, yüksek hızla verilen besleme havasının ortama karışarak homojenleşmesini hedefler.
Avantajları:
- Her tür mimariye uygun difüzör seçenekleri (slot, swirl, jet nozullar vb.)
- Soğutma ve ısıtma rejimlerinde adaptasyon
- Özellikle hacmin tamamının iklimlendirilmesi gereken projelerde uygundur
Dikkat edilmesi gerekenler:

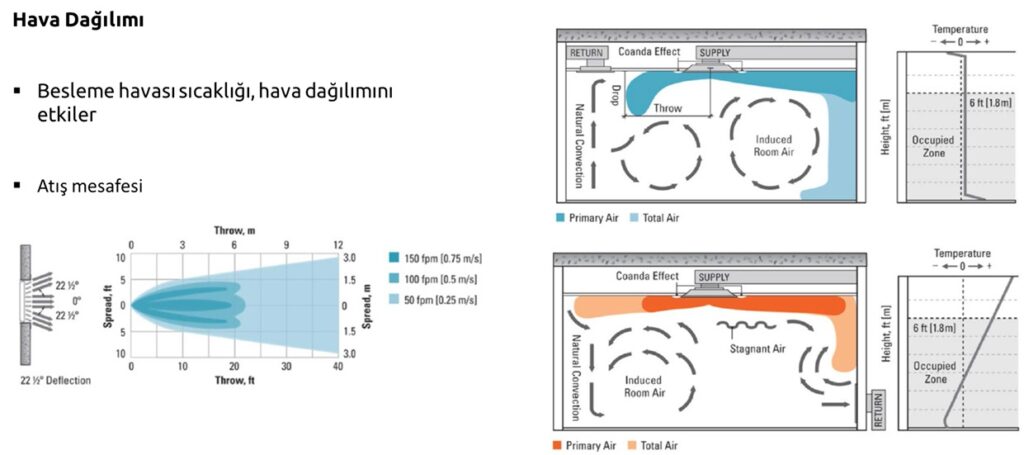

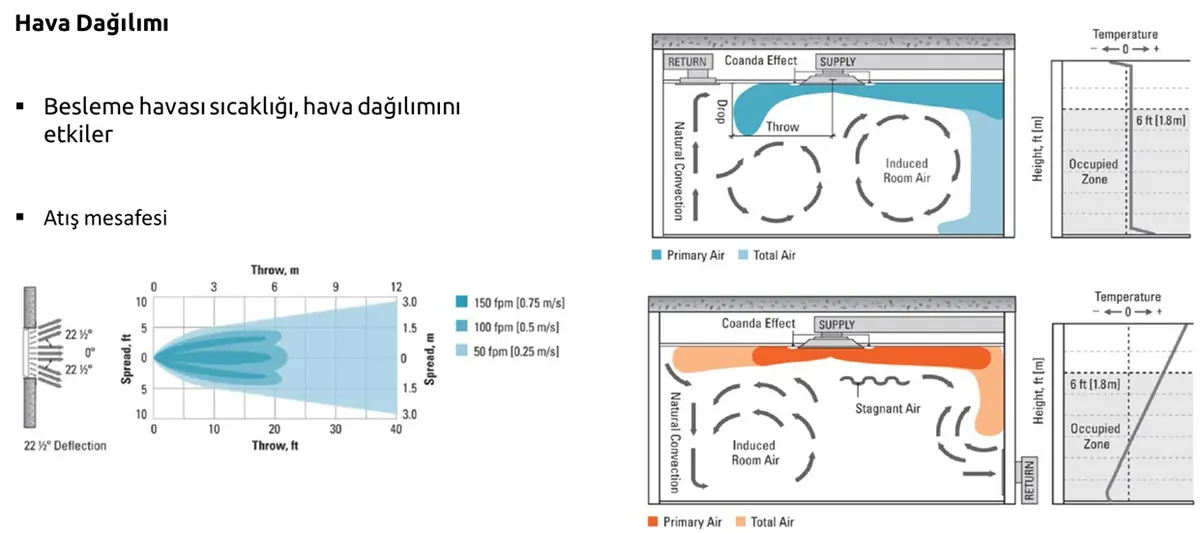

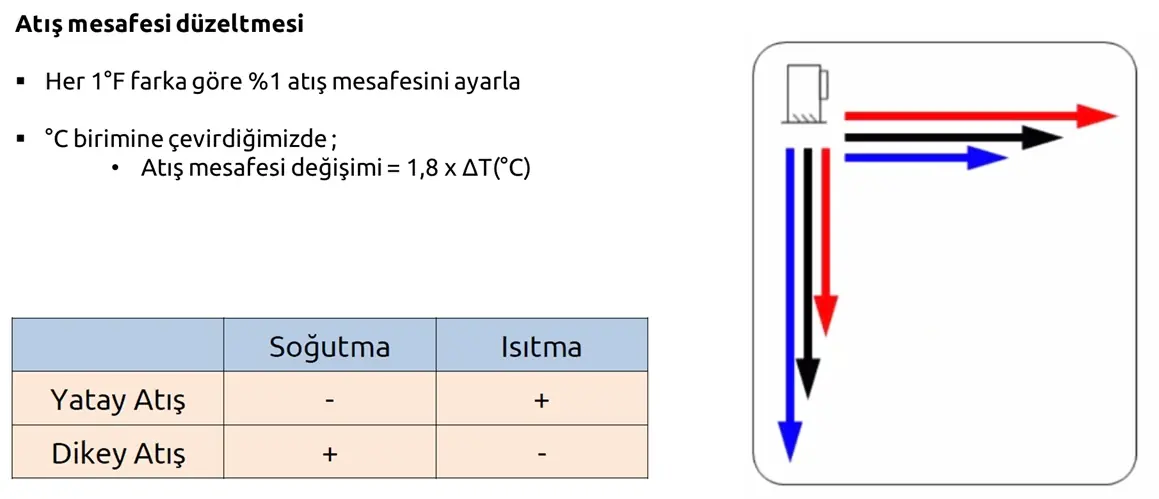

- Atış mesafeleri, besleme havası ile oda sıcaklığı arasındaki ΔT’ye göre düzeltilmelidir. Bu düzeltme yapılmadığında hava yaşam bölgesine ulaşmadan düşebilir.

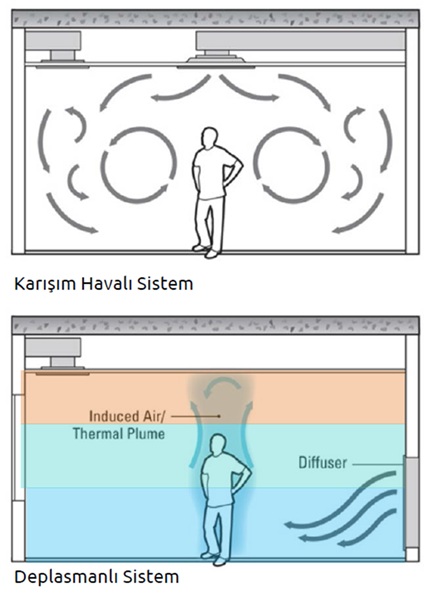

Deplasmanlı Havalandırma: Konfor Alanında Doğrudan Çözüm
Deplasmanlı sistemlerde hava düşük hızda, düşük sıcaklık farkı ile doğrudan yaşam alanına verilir. Ortamda bir karışım değil, dikey katmanlaşma sağlanır.
Öne çıkan yönleri:
- Yalnızca yaşam alanının şartlandırılması sayesinde enerji verimliliği
- Kontaminantların yukarı itilerek ortamdan uzaklaştırılması
- Mimariye entegre edilebilen estetik difüzör çözümleri
Sınırlamaları:

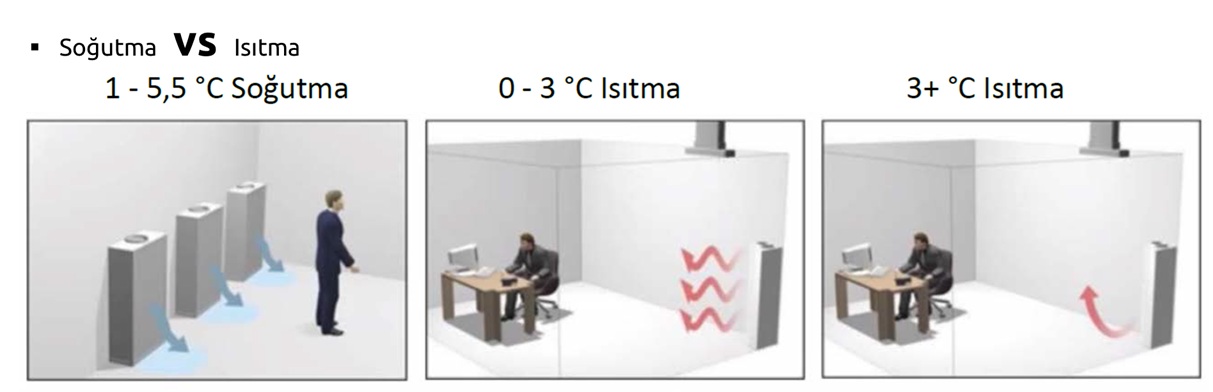

- Isıtma fonksiyonu için ilave çözümler gerekebilir (yerden ısıtma, konveksiyon destekleri)
Hidronik Sistemler: Su ile Yüksek Enerji Verimliliği
Su bazlı çözümler, özellikle ısıtma/soğutma yüklerinin yüksek olduğu yapılarda tercih edilir. Radyant paneller, aktif/pasif chilled beam sistemleri gibi seçeneklerle geniş uygulama alanına sahiptir.
Radyant Sistemler:
Yüzeyler arasında ışıma yoluyla ısı transferi sağlar
Hava debisini minimize eder, sessiz ve hijyeniktir
Chilled Beam Sistemleri:
Aktif sistemlerde yüksek indüksiyon oranı sayesinde etkili hava karışımı
Pasif beam’ler yalnızca soğutma amaçlı ve özellikle deplasmanlı sistemlerle kombinlenerek kullanılır

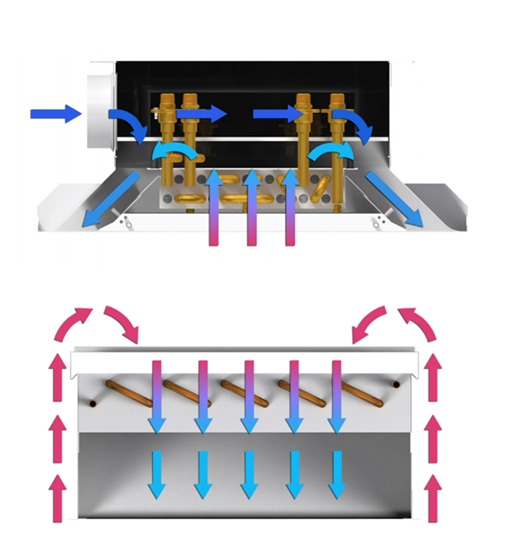

Aktif ve Pasif Beam’ler
- Primer hava plenumu basınçlandırır ve nozullardan geçişini sağlar
- Oda havasını içerisindeki serpantinden geçirecek şekilde indükte eder
- Karışımlı havalandırma – katmanlı değil
- Mükemmel indüksiyon oranları yaratır (min 2:1 – genellikle 4-6:1)
Alan Bazlı Uygulama Örnekleri
Kapalı Havuzlar
Yoğuşma riskini azaltmak için hava cam yüzeylere yönlendirilir.
Yüksek korozif ortamlarda difüzör ve kanal malzemesi seçimleri hayati önem taşır.
Atriumlar
Yüksek solar yükler, gece-gündüz sıcaklık farkları ve yüksek infiltrasyon değerleriyle kompleks bir yapıya sahiptir.

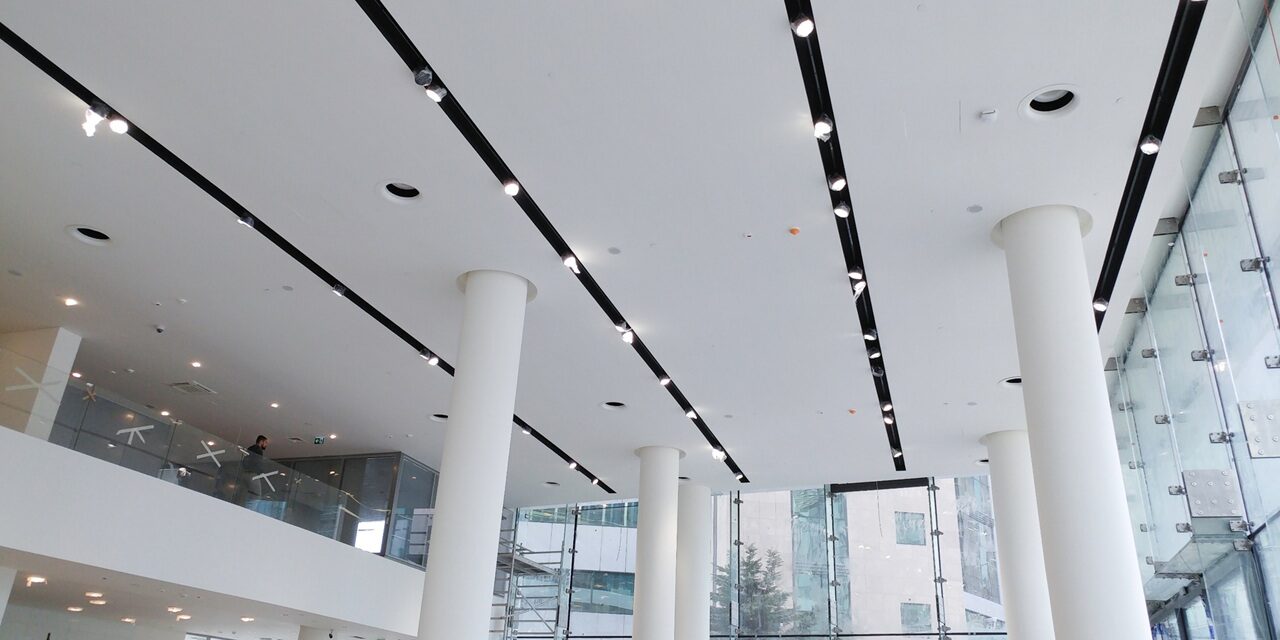

Slot difüzörler ve lineer bar griller mimari estetik ile iyi bir uyum sağlar.

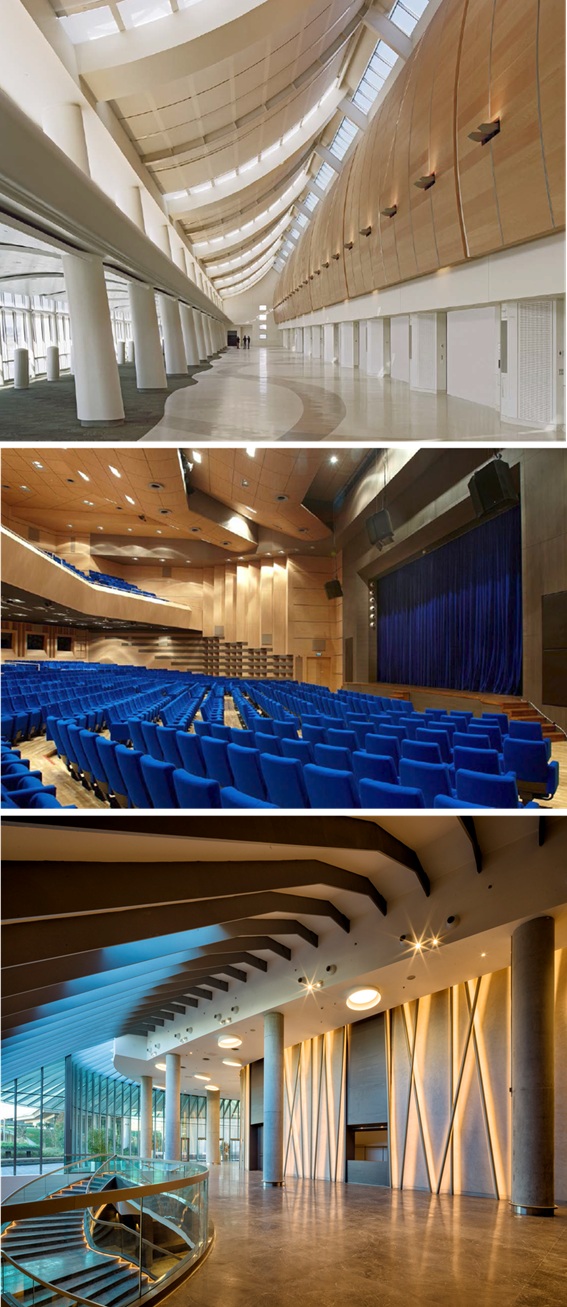

Konferans Salonları / Tiyatrolar
Oturmuş izleyicilerin konforu ön plandadır. Deplasmanlı yer difüzörleri koltuk altlarına entegre edilebilir.
Alternatif olarak karışımlı sistemler ile yüksek tavan swirl difüzörleri yaygın olarak kullanılır.
Havaalanları
Geniş açık alanlar ve sürekli insan trafiği nedeniyle homojen hava dağılımı çok kritiktir.

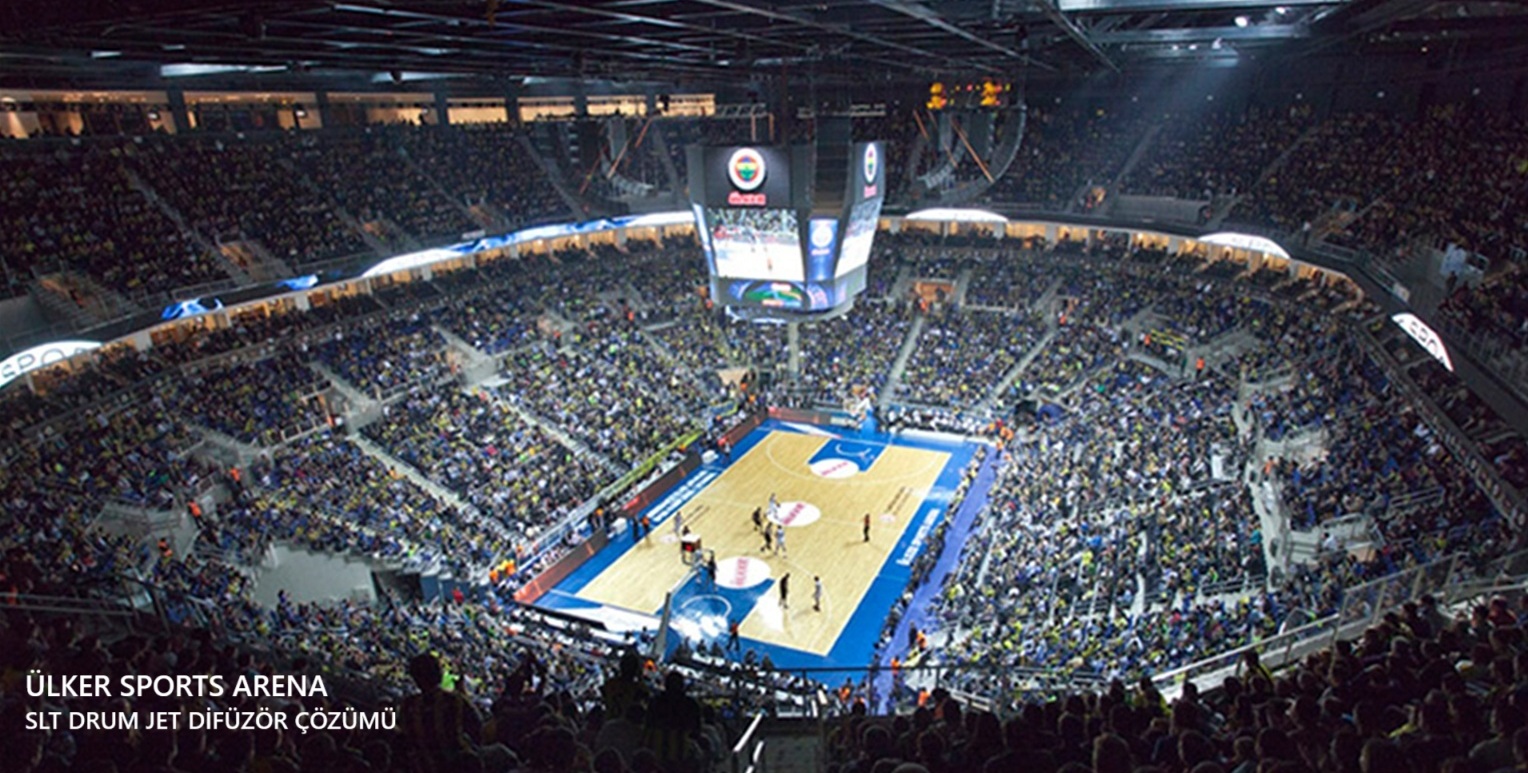

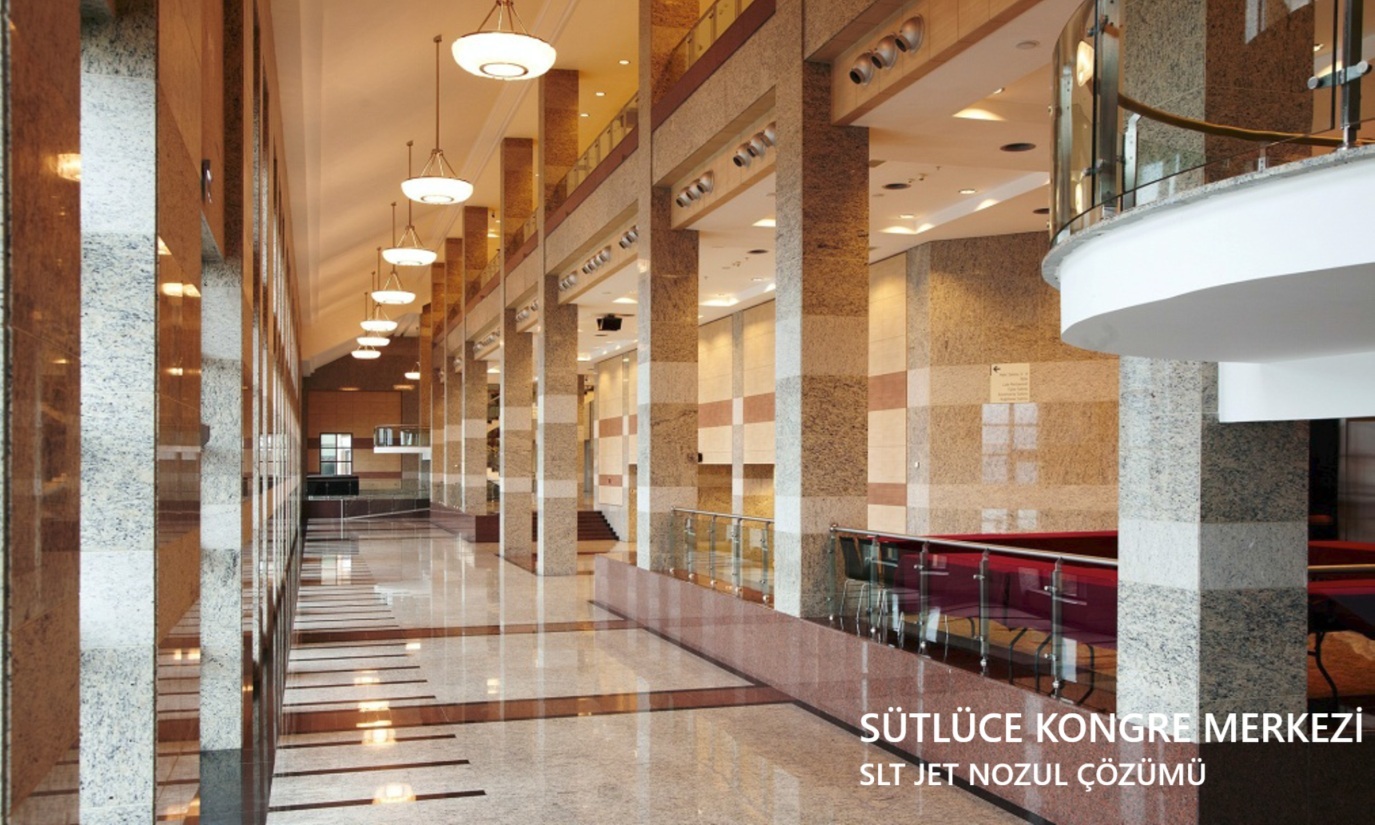

Jet nozullar ile yaşam alanları hedeflenirken, deplasmanlı sistemler estetik açıdan entegre edilebilir.
Her büyük hacimli yapı, kendine özgü iklimlendirme gereksinimleri taşır. Başarılı bir tasarımda temel hedef; estetikten ödün vermeden konforu sağlamak ve enerji verimliliğini artırmaktır. Bu nedenle karışımlı sistemlerden deplasmanlı çözümlere, hidronik sistemlerden yer difüzörlerine kadar geniş bir ürün yelpazesini proje gereksinimlerine göre değerlendirmek gerekir.
Unutmayın, doğru ürün, doğru yerleşim ve doğru analiz ile yüksek hacimli yapılarda mükemmel bir iklimlendirme konforu yaratmak mümkün.
Görsellerle desteklenmiş detaylı PDF sunumumuzu indirmek için aşağıdaki butonu kullanabilirsiniz.
Yazar : Ender Bilgin
